Введение

Представьте, что у огромной Саяно-Шушенской ГЭС или у всей энергосистемы Урала есть её точная цифровая копия. В этой виртуальной модели в реальном времени дует тот же ветер, течет та же вода, включены те же станции и потребители. И в этой копии можно запустить любой сценарий: а что, если ударит мороз -40? А если одна из линий электропередачи выйдет из строя? А если все жители одновременно включат чайники?
​
Эта копия — не фантастика. Это цифровой двойник (Digital Twin) — ключевая технология, которая уже сегодня тихо революционизирует энергетику России. И она кардинально меняет подход к энергоэффективности и надежности электроснабжения.

Что такое цифровой двойник на практике? Это не просто 3D-модель

Это сложнейший программный комплекс, который непрерывно получает терабайты данных с тысяч датчиков: от напряжения в сетях до прогноза погоды и даже новостных сводок (вдруг завтра праздник и нагрузка вырастет?). На основе этих данных моделирование энергосистемы позволяет:
​

• Предсказывать аварии за часы, а то и сутки до их возникновения.
• Оптимизировать генерацию, чтобы не производить лишнюю энергию и жечь меньше газа и угля.
• Интегрировать ВИЭ (возобновляемые источники энергии): солнечные панели и ветряки очень непостоянны. Двойник помогает сгладить их «капризы».
• Следить за оборудованием, считывать защиты и управлять коммутационными аппаратми.

Как устроены и работают Digital Twin подстанции?

Цифровой двойник — это не просто 3D-модель или SCADA-система. Это динамическая, живая виртуальная копия, которая существует на протяжении всего жизненного цикла объекта и непрерывно обменивается с ним данными. Его архитектуру можно разделить на три ключевых слоя:
​
1. Физический слой (Реальная подстанция с оборудованием).
2. Цифровой слой (Виртуальная модель в программной среде).
3. Слой связи (Двусторонний поток данных).
​
Принцип работы: Датчики на физической подстанции постоянно передают данные в цифровую модель. Модель, используя заложенные в нее алгоритмы и физические законы, обрабатывает эти данные, симулирует процессы и выдает результаты: прогнозы, рекомендации, сигналы тревоги. Оператор или инженерная система могут, наоборот, отправить команду в цифровую модель, чтобы сначала проверить ее последствия в виртуальной среде, а только потом — на реальном объекте.

Декомпозиция цифрового двойника: 4 основных компонента

1. База данных (Digital Shadow - "Цифровая тень")

Что это: Исторические и реальные данные со всей подстанции.
Какие данные: Токи, напряжения, активная и реактивная мощность, температура трансформаторов и силовых ячеек, положение коммутационных аппаратов (включен/выключен), состояние релейной защиты, видео с камер, данные с дронов (тепловизоры).
Как собирается: Через тысячи датчиков и интеллектуальные устройства (о них ниже).

2. Виртуальная модель (Ядро двойника)

Что это: Математическая и программная копия подстанции.
Из чего состоит:

• Физическая модель: Трехмерная геометрическая модель (3D) всего оборудования, здания, территории. Нужна для визуализации и привязки данных.
• Аналитическая/Математическая модель: Самое главное. Это алгоритмы, которые имитируют физические процессы:
• Электротехническая модель: Расчеты режимов сети, токов КЗ, потокораспределения мощности.
• Тепловая модель: Расчет нагрева оборудования в зависимости от нагрузки и температуры окружающей среды.
• Модель старения/износа: Прогноз остаточного ресурса оборудования (трансформаторов, выключателей) на основе реальных данных нагрузок.

3. Механизмы анализа и прогнозирования (Мозг системы)

Что это: ПО для обработки данных (Data Analytics) и искусственный интеллект (AI/ML).
Что делают: Выявляют аномалии, прогнозируют нагрузку, предсказывают вероятность отказа оборудования (Prescriptive Analytics), автоматически генерируют отчеты и рекомендации к действию.

4. Интерфейс взаимодействия (Визуализация и управление)

Что это: Dashboards (панели управления), интерфейсы в VR/AR для обучения персонала.
Зачем: Предоставление информации человеку в удобном виде. Возможность проводить тренировки и сложные операции (например, виртуальный ремонт) на цифровой копии.

Критически важное оборудование для построения ЦПС (Физический слой)

Цифровой двойник не построить на устаревшем оборудовании. Нужна оцифрованная подстанция. Основа:

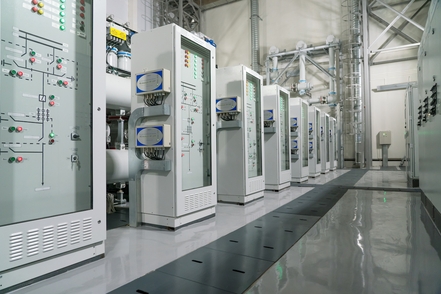

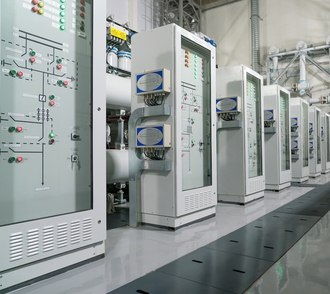

1. Интеллектуальные электронные устройства (IEDs)

Это "умные" устройства, которые заменяют традиционные реле и контроллеры. Они имеют процессор, память и встроенные средства связи.

• Примеры: Микропроцессорные терминалы релейной защиты и автоматики (МРЗА, например, от Siemens, ABB, Schneider Electric, ЭКРА, ИНБРЭС, Релематика и другие), "умные" счетчики, контроллеры.
• Роль: Сбор телеметрии и состояние коммутационных аппаратов.

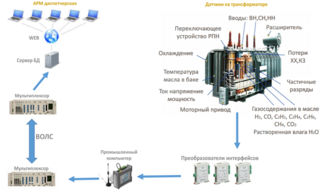

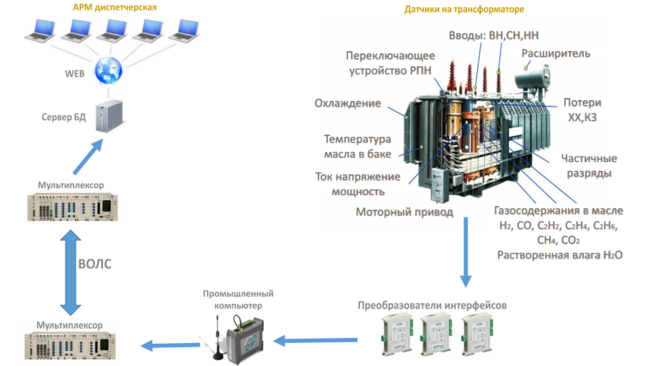

2. Датчики и системы мониторинга

• Встроенные датчики: Давления и положения в выключателях, температуры обмоток трансформаторов (IEDs).
• Дополнительные беспроводные датчики: Например, датчики частичного разряда внутри оборудования, датчики вибрации, термографические камеры для непрерывного мониторинга точек подключения.
• Системы диагностики: Системы мониторинга частичных разрядов (МЧР), анализаторы качества электроэнергии.

3. Система связи и сбора данных (Слой связи)

• Промышленные коммутаторы (Switches): Формируют высокоскоростную и отказоустойчивую сеть на подстанции.
• Шлюзы (Gateways) и концентраторы данных: Агрегируют данные с различных устройств и протоколов.

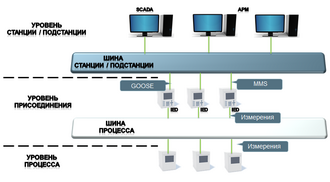

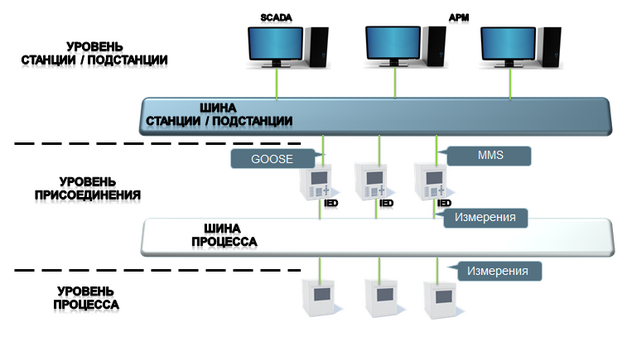

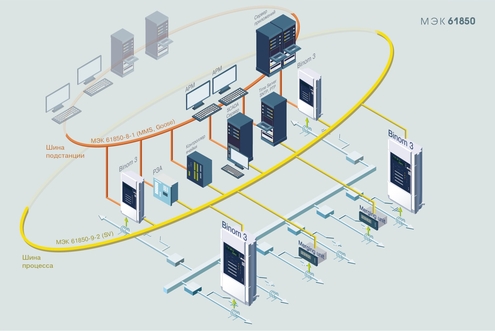

• Ключевой стандарт: IEC 61850. Это международный стандарт, который определяет:
• Единый язык обмена данными между устройствами (GOOSE, MMS).
• Единую объектную модель всего оборудования (логические узлы - Logical Nodes).
• Без этого стандарта построение единой цифровой модели было бы крайне затруднительно.

4. Серверное оборудование и ПЛК

• Промышленные серверы: Устанавливаются непосредственно на подстанции для первичного сбора и обработки данных (предподготовки) перед отправкой в ЦОД.
• Программируемые логические контроллеры (ПЛК): Для управления дискретными процессами.

Программное обеспечение (Цифровой слой)

• Платформы для создания Digital Twin: Siemens MindSphere и Tecnomatix, GE Predix, Dassault Systèmes 3DEXPERIENCE, AVEVA и другие Российские производители: ЭКРА, ИНБРЭС и другие.
• САПР и BIM: AutoCAD, Revit, Компас (для создания точной 3D-геометрии подстанции и оборудования).
• САП системы: ETAP, DigSILENT PowerFactory, ЭКРА (для электротехнического моделирования и расчетов режимов).
• Системы анализа данных: Платформы для машинного обучения (Python с библиотеками TensorFlow, PyTorch), IBM SPSS, SAP Analytics Cloud.

Краткий пример работы в реальности

Задача: Спрогнозировать тепловую перегрузку силового трансформатора.

1. Датчики IED непрерывно передают в ЦД нагрузку трансформатора и температуру масла.
2. Погодный API передает в ЦД прогноз температуры воздуха на ближайшие 24 часа.
3. Тепловая модель в цифровом двойнике, используя эти данные, рассчитывает тепловой режим и прогнозирует, что через 6 часов температура обмоток достигнет критического значения.
4. Система предиктивной аналитики генерирует предупреждение для диспетчера: *"Внимание! Трансформатор Т-1, прогноз перегрузки через 6 часов. Рекомендуется включить в сеть трансформатор Т-2 к 14:00"*.
5. Диспетчер в интерфейсе цифрового двойника проверяет сценарий включения Т-2 (не вызовет ли это перетоков мощности?), и после подтверждения безопасности отдает команду.

Вызовы для России: данные, кадры и инфраструктура

Внедрение таких технологий упирается в три проблемы:
Данные: Часто они разрознены или их нет вовсе. Нужна диагностика оборудования и масштабная оцифровка.
Кадры: Требуются новые специалисты на стыке энергетики, IT и data science. Нужны актуальные образовательные программы в этой сфере.
Инфраструктура: Нужны мощные серверы и защищенные каналы связи.

Что дальше? Будущее уже здесь

Через 10–15 лет цифровые подстанции станут стандартом для любого серьезного энергообъекта — от котельной до нефтяной платформы. Это вопрос не моды, а энергосбережения и повышения эффективности. Те, кто внедрит их первыми, получат колоссальное конкурентное преимущество.
