Введение

Автор: Инженерный центр InnoQuest Solutions

Вы открываете чертеж, а перед вами – сложное переплетение линий, множество значков и аббревиатур. Если вы только начинаете свой путь в профессии или хотите систематизировать знания, эта статья станет вашим надежным помощником. Мы подробно разберем, как читать однолинейные схемы, что означают основные символы и как не запутаться в проектной документации.

Что такое однолинейная схема и зачем она нужна

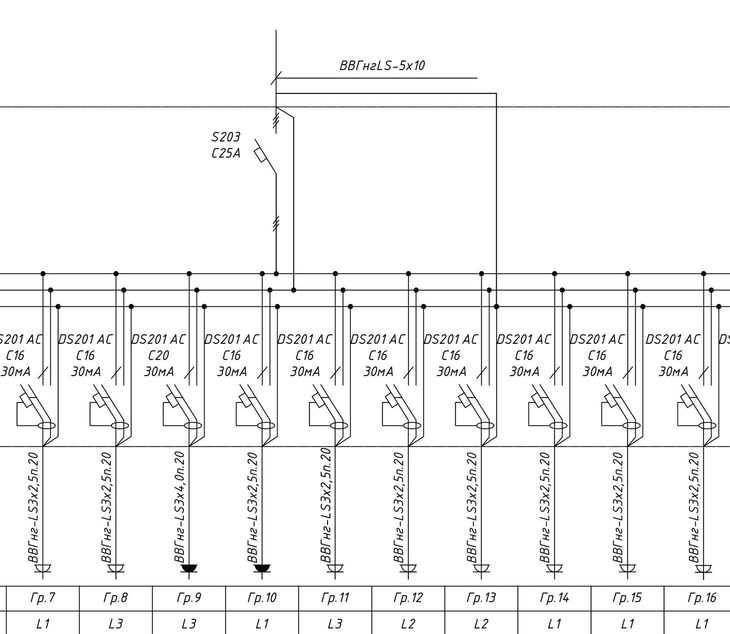

Однолинейная схема – это упрощенное графическое представление электрической сети, где все три фазы (для трехфазных систем) показываются одной линией. Такой подход позволяет на одном чертеже отобразить полную картину электроснабжения объекта: от вводного устройства до последней розетки или электроприемника.

• Где применяются однолинейные схемы:
• Проекты электроснабжения жилых и общественных зданий
• Промышленные объекты и распределительные устройства
• Щитовое оборудование (ВРУ, ГРЩ, этажные щитки)
• Реконструкция и модернизация существующих сетей

Почему важно уметь их читать: От правильного понимания схемы зависит безопасность эксплуатации, корректный монтаж и дальнейшее обслуживание электроустановки. Ошибка в чтении схемы может привести к неправильному подбору оборудования, авариям и поражению электрическим током.

Основные элементы однолинейных схем

Прежде чем читать схему целиком, нужно выучить ее «алфавит» – условные обозначения. Рассмотрим самые распространенные элементы.

1.1. Линии связи и шины

На однолинейной схеме одна линия заменяет целую группу проводников (фазы, рабочий ноль, защитный проводник). Количество проводов и способ заземления указываются дополнительными значками или в примечаниях.

1.2. Коммутационные аппараты защиты и управления

Это «сердце» любой схемы. Запоминайте обозначения – они встречаются постоянно.

Автоматический выключатель (автомат)

Обозначается прямоугольником с поперечной черточкой, символизирующей контакт. Рядом обязательно указывается номинальный ток (например, С16, В25, 40А). Буква перед цифрой обозначает время-токовую характеристику (B, C, D для разных типов нагрузок).

Устройство защитного отключения (УЗО)

Выглядит как прямоугольник с полукругом или дугой. Маркируется двумя цифрами: номинальный ток и ток утечки. Например: 25А/30мА. Это значит, что устройство рассчитано на ток до 25 Ампер и отключается при утечке 30 миллиампер (защита людей).

Дифференциальный автомат (дифавтомат)

Сочетает функции автомата и УЗО в одном корпусе. На схемах может обозначаться как автомат с полукругом внутри. Маркировка: С16/30мА (автомат на 16 А с защитой от утечек 30 мА).

Рубильник / выключатель нагрузки

Простой прямоугольник с крестом или черточкой. Используется для ручного включения/отключения без автоматической защиты.

Контактор

Прямоугольник с катушкой внутри (обозначается кружком или буквой К). Используется для дистанционного управления, например, для включения освещения с пульта или автоматического ввода резерва.

1.3. Измерительные приборы и учет

Приборы учета обычно обводятся кружком или прямоугольником. На схемах также указывается тип счетчика, класс точности и коэффициент трансформации (если подключение через трансформаторы тока).

1.4. Проводники и кабели

Рядом с каждой линией должна быть маркировка кабеля. Она читается так:

ВВГнг(А)-LS 3х2.5

• ВВГ – тип кабеля (в данном случае медный силовой)
• нг(А)-LS – негорючий, с пониженным дымообразованием
• 3 – количество жил
• 2.5 – сечение каждой жилы в квадратных миллиметрах

Как читать однолинейную схему: пошаговая инструкция

Любая однолинейная схема подчиняется логике движения электроэнергии – сверху вниз или от источника к потребителю. Давайте пройдем этот путь шаг за шагом.

Шаг 1. Определяем вводное устройство

Вводное устройство обычно расположено в левом верхнем углу или вверху схемы. Это место, где внешний кабель заходит в здание или щит. Здесь находятся:

• Вводной автоматический выключатель или рубильник
• Счетчик электроэнергии
• Головное УЗО (противопожарное, обычно на 300 мА)

Что нужно выяснить на этом этапе:

• Какой тип ввода (однофазный 220В или трехфазный 380В)?
• Какой номинал вводного автомата (определяет выделенную мощность)?
• Где установлен счетчик (до или после групп)?

Шаг 2. Анализируем распределение по группам

После ввода энергия распределяется по группам потребителей. Каждая группа – это отдельная линия со своим аппаратом защиты.

Типичные группы:

• Освещение (автоматы на 6-10А)
• Розетки (автоматы на 16А + УЗО 30мА)
• Электроплита (автомат на 25-32А)
• Кондиционеры (отдельные автоматы)
• Спецоборудование (станки, насосы и т.д.)

Обратите внимание на селективность – способность защиты отключать только аварийный участок, оставляя остальные цепи в работе. Это достигается подбором автоматов разных номиналов.

Шаг 3. Расшифровываем маркировку оборудования

Рядом с каждым элементом на схеме есть текстовая информация. Научитесь быстро ее читать:

• QF1 – порядковый номер автомата в сборке
• С16 – автомат с характеристикой С, на 16 Ампер
• УЗО-1 25А/30мА – УЗО на 25А, утечка 30 мА
• ВВГ 3х2.5 – кабель к данной группе

Шаг 4. Изучаем дополнительные таблицы и примечания

Внизу схемы или на отдельных листах обычно располагаются:

• Таблица распределения нагрузок по группам – здесь указано, какие именно потребители подключены к каждому автомату.
• Спецификация оборудования – полный перечень всех аппаратов с их характеристиками.
• Технические требования – указания по монтажу, заземлению, прокладке кабелей.

Никогда не игнорируйте этот раздел! Именно здесь скрываются важные детали, которые не отображены графически.

Типичные ошибки при чтении однолинейных схем

Даже опытные специалисты иногда допускают ошибки. Вот список самых распространенных проблем.

Ошибка 1: Путаница между УЗО и дифавтоматом

Внешне на схеме они могут выглядеть похоже – оба имеют прямоугольник с дополнительными элементами. Но функции у них разные:

УЗО – защищает только от утечек, но не от короткого замыкания. Поэтому после УЗО обязательно должен стоять автомат.

Дифавтомат – защищает и от утечек, и от КЗ в одном корпусе.

Как не ошибиться: ищите на схеме обозначение катушки или наличие двух номиналов (ток автомата и ток утечки). В хороших чертежах дифавтоматы подписываются явно.

Ошибка 2: Неправильное понимание сечения кабеля

Надпись ВВГ 3х2.5 означает три жилы по 2.5 мм². Но начинающие иногда думают, что 2.5 – это общее сечение. Это не так! Умножайте количество жил на сечение каждой, если нужно посчитать общую нагрузку.

Ошибка 3: Игнорирование номиналов УЗО

УЗО с током утечки 300 мА ставится на вводе и выполняет противопожарную функцию.

УЗО с током утечки 30 мА защищает людей от поражения током и ставится на розеточные группы.

Если перепутать эти номиналы, защита либо не сработает, либо будет ложно срабатывать.

Ошибка 4: Неверная группировка потребителей

Иногда на схеме группы нарисованы, но не подписано, куда именно идет каждая линия. В хорошем проекте всегда есть таблица распределения нагрузок или подписи на самой схеме (например, «Розетки кухни», «Освещение коридора»). Ищите эту информацию.

Ошибка 5: Пропуск технических требований

Внизу чертежа мелким шрифтом может быть написано: «Селективность обеспечивается подбором номиналов», «Прокладку кабеля выполнить в трубах ПНД» или «Предусмотреть заземление ванной комнаты». Эти фразы критически важны для правильного монтажа.

Как быстро научиться читать схемы: советы практика

• Совет 1. Начните с малого
Возьмите схему обычного квартирного щитка. Проследите путь тока от вводного автомата до каждой группы. Нарисуйте этот путь от руки – так информация усвоится быстрее.
• Совет 2. Держите под рукой справочник
Распечатайте или сохраните на телефоне таблицу условных обозначений. Со временем вы запомните основные символы, но на первых порах шпаргалка необходима.
• Совет 3. Задавайте вопросы
Если вы разбираете чужой проект и что-то непонятно – не стесняйтесь спрашивать у автора или более опытных коллег. Каждая схема имеет свою логику, и понять ее иногда быстрее с подсказкой.
• Совет 4. Практикуйтесь регулярно
Чем больше схем вы прочитаете, тем быстрее будете ориентироваться. Пробуйте анализировать проекты разного уровня сложности – от жилых домов до промышленных объектов.
• Совет 5. Используйте современные инструменты
Программы для проектирования (AutoCAD, nanoCAD, Компас-3D) позволяют не только создавать, но и читать схемы в электронном виде. В них удобно увеличивать фрагменты, искать элементы по маркировке и быстро получать информацию о кабелях и аппаратах.

Часто задаваемые вопросы

Вопрос 1. Чем отличается однолинейная схема от принципиальной?

Ответ: Принципиальная схема показывает все элементы и связи между ними максимально подробно, включая внутреннее устройство. Однолинейная схема – это упрощенное представление, где трехфазные цепи показаны одной линией. В проектной документации обычно используются оба вида схем.

Вопрос 2. Обязательно ли знать все обозначения?

Ответ: Да, основные обозначения нужно знать наизусть. Это как алфавит – без него чтение невозможно. Специфические обозначения можно смотреть в справочниках.

Вопрос 3. Что делать, если на схеме нет таблицы распределения нагрузок?

Ответ: Это плохая практика проектирования. Если таблицы нет, нужно обращаться к разработчику за разъяснениями или восстанавливать логику по косвенным признакам (мощности оборудования, типовым решениям).

Вопрос 4. Можно ли научиться читать схемы самостоятельно?

Ответ: Безусловно! Начните с учебников по электротехнике, затем переходите к реальным проектам. Наш гид – отличная отправная точка. Также рекомендуем пройти специализированные курсы.

Заключение

Умение читать однолинейные электрические схемы – это фундаментальный навык для любого специалиста, работающего с электричеством. Как и любой навык, он требует времени и практики. Но, освоив его однажды, вы будете чувствовать себя уверенно в любой ситуации – от монтажа розетки до обслуживания сложного промышленного оборудования.

Главные выводы этой статьи:

• Однолинейная схема показывает все три фазы одной линией.
• Научитесь распознавать основные символы: автоматы, УЗО, дифавтоматы, кабели.
• Читайте схему сверху вниз – от ввода к потребителям.
• Обращайте внимание на маркировку и технические требования.
• Избегайте типичных ошибок, особенно путаницы между УЗО и дифавтоматами.
• Практикуйтесь регулярно на реальных проектах.
