Качественный чертёж – это не просто правильно изображённая деталь. Это документ, который должен быть однозначно прочитан технологом, рабочим и контролёром. Именно поэтому в России действует Единая система конструкторской документации (ЕСКД) – комплекс стандартов, регламентирующих все аспекты оформления чертежей.

Линии чертежа: типы, назначение, толщина (ГОСТ 2.303-68)

Линии – это основа любого чертежа. Именно они передают информацию о форме детали, её контурах, невидимых элементах и осях. ГОСТ 2.303-68 устанавливает девять типов линий, но на практике чаще всего используются семь основных.

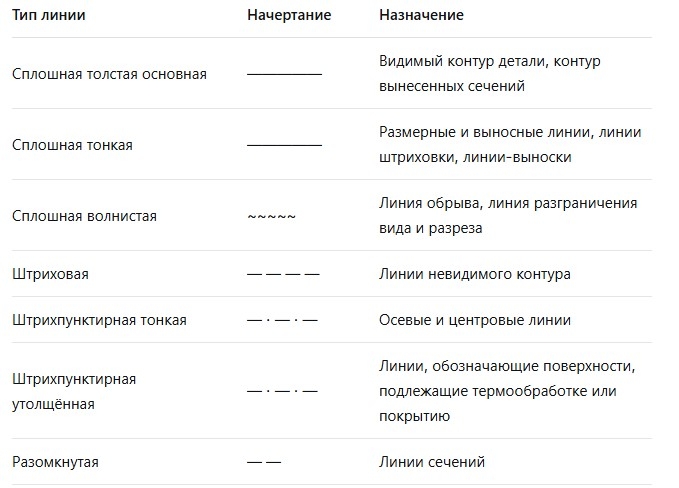

Основные типы линий и их применение:

Важные требования:

• Толщина основной линии выбирается в пределах от 0,5 до 1,4 мм в зависимости от размера и сложности чертежа.
• На одном чертеже все линии одного типа должны иметь одинаковую толщину.
• Длина штрихов и промежутков в штриховых и штрихпунктирных линиях должна быть примерно одинаковой.
• Штрихпунктирные линии должны начинаться и заканчиваться штрихами (не точками) и пересекаться между собой также штрихами.
• Осевые линии должны выступать за контур изображения на 2–5 мм.

Чертёжные шрифты: размеры, наклон, правила написания (ГОСТ 2.304-81)

Все надписи на чертеже (размерные числа, технические требования, наименования) должны выполняться специальным чертёжным шрифтом. ГОСТ 2.304-81 устанавливает размеры и начертание букв и цифр.

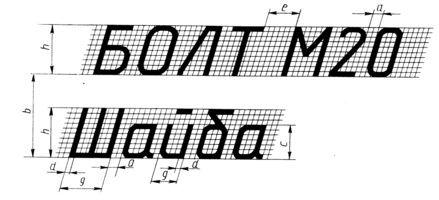

Основные параметры шрифта:
• Размер шрифта (h) – высота прописных букв в миллиметрах. Стандартный ряд: 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40 мм.
• Наклон шрифта – около 75° к основанию строки. Допускается также прямой шрифт (без наклона) для некоторых надписей.
• Толщина линий шрифта (d) – зависит от типа шрифта и размера. Для шрифта типа А толщина линий равна h/14, для типа Б – h/10. На практике чаще всего используется шрифт типа Б.

Правила выполнения надписей:
• Расстояние между буквами в словах должно быть примерно одинаковым.
• Не допускается «разрядка» букв для заполнения строки.
• Размерные числа и дроби выполняются тем же шрифтом, что и основной текст.
• Для выделения заголовков допускается использование прописных букв большего размера.

Типичные ошибки:
• Использование обычных компьютерных шрифтов (Arial, Times New Roman) вместо чертёжного.
• Разный наклон и толщина букв в одной надписи.
• Несоблюдение высоты шрифта для разных уровней заголовков.

Основная надпись (штамп): расположение, графы, заполнение (ГОСТ 2.104-2006)

Основная надпись – это таблица в правом нижнем углу чертежа, содержащая основную информацию об изделии. ГОСТ 2.104-2006 устанавливает формы и размеры основных надписей для различных типов документов.

Важные правила:

• Основная надпись располагается только в правом нижнем углу чертежа.
• На листах формата А4 основную надпись размещают только вдоль короткой стороны.
• Все графы должны быть заполнены. Пустые графы не допускаются (ставится прочерк).
• Наименование изделия должно быть кратким и соответствовать принятой терминологии.

Взаимосвязь требований: как линии, шрифт и штамп работают вместе

Грамотный чертёж – это гармоничное сочетание всех элементов. Толщина линий выбрана правильно, благодаря чему чертёж легко читается. Шрифт аккуратен и единообразен. Основная надпись заполнена без ошибок. Всё вместе это создаёт впечатление профессиональной работы и облегчает прохождение нормоконтроля.

Пример из практики:
​
Представьте, что на чертеже идеально вычерчена деталь, но в основной надписи забыли указать материал. Такой чертёж не может быть запущен в производство. Или осевая линия выполнена сплошной толстой – технолог может не понять, где ось, а где контур детали.

Поэтому важно относиться к оформлению не как к досадной формальности, а как к неотъемлемой части проектирования.

Частые ошибки при оформлении чертежей по ЕСКД

Основываясь на опыте наших экспертов, вот список самых распространённых недочётов:

Ошибки в линиях:
​

• Неправильная толщина (особенно у осевых и штриховых линий).
• Штрихпунктирные линии начинаются и заканчиваются точками.
• Нарушена длина штрихов и промежутков в штриховых линиях.

Ошибки в шрифтах:
​

• Использование «компьютерного» шрифта вместо чертёжного.
• Несоблюдение наклона и высоты букв.
• Разные размеры шрифта для однотипных надписей.

Ошибки в основной надписи:

• Неправильное расположение (не в правом нижнем углу).
• Незаполненные графы (особенно «Материал», «Масштаб»).
• Отсутствие подписей или дат.
• Неверное обозначение документа.

Рекомендации по контролю качества

Чтобы ваш чертёж соответствовал ЕСКД и прошёл нормоконтроль с первого раза, используйте простой алгоритм:

Шаг 1. Проверка линий. Пройдитесь по всем линиям чертежа. Убедитесь, что типы линий соответствуют назначению, а толщина одинакова для каждого типа.

Шаг 2. Проверка шрифтов. Посмотрите на все надписи. Они выполнены чертёжным шрифтом? Одинаков ли наклон? Не «пляшут» ли буквы по высоте?

Шаг 3. Проверка основной надписи. Заполнены ли все графы? Правильно ли указаны наименование, обозначение, масштаб, материал? Есть ли подписи и даты?

Шаг 4. Общий взгляд. Отойдите от чертежа на шаг назад. Он выглядит аккуратным и профессиональным? Не режут ли глаз «кривые» места?
