Вводные от клиента

Автор: Инженерный центр InnoQuest Solutions

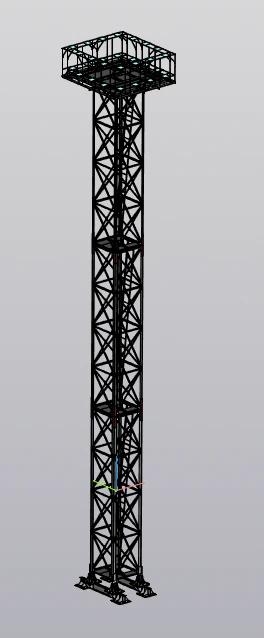

- Тип мачты — ПМС-21 (высота ~21,3 м, четырёхгранная решётчатая конструкция).

- Общая масса металлоконструкций — ≈3,0 тонны (без учёта фундаментных болтов).

- Климатический район — II Б (Калининградская область).

- Срок разработки — 7 дней.

Что было на входе: общий вид и принципиальная схема мачты (КМ). Отсутствовали детальные чертежи отправочных марок, спецификации на все элементы (уголки, листы, арматура), а также деталировка лестницы, площадки обслуживания и опорных узлов.

Что мы сделали: от ствола до последней пластины

Мы спроектировали полный комплект КМД, который включал более 30 позиций деталей, от основания до верхней площадки.

1. Ствол мачты — решётчатая конструкция из 3-х фрагментов (Ф-1, Ф-2, Ф-3):
Мачта состоит из трёх секций (фрагментов), которые соединяются между собой на монтаже. Каждая секция имеет свои особенности:

- Фрагмент Ф-1 (нижний): длина 6,78 м, уголки 100×100×7 (поз.8) — несущие пояса, усилители (уголки 35×35×4 и 50×50×4), фасонки.

- Фрагмент Ф-2 (средний): аналогичная конструкция, но с меньшими поясами (100×100×7) и дополнительными рёбрами.

- Фрагмент Ф-3 (верхний): пояса из усиленного уголка 125×125×8 — для компенсации изгибающих моментов от ветра и веса прожекторов.

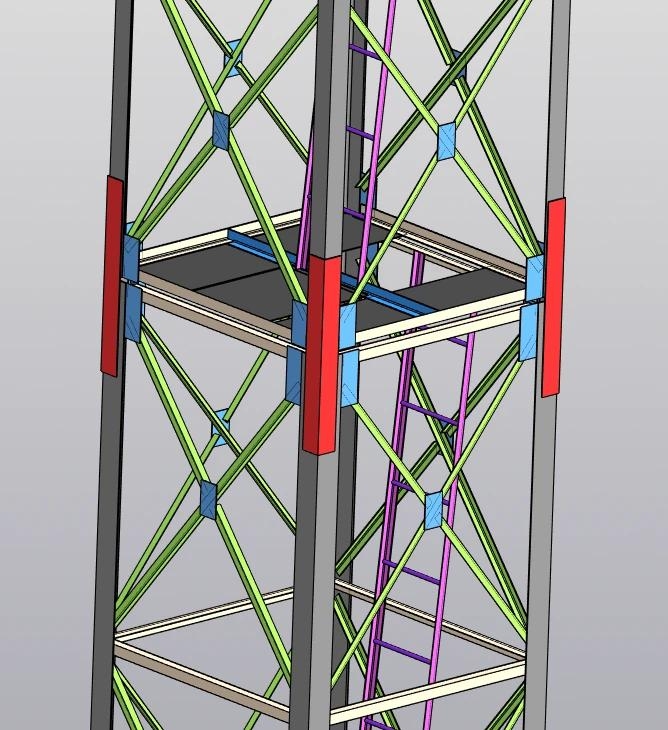

Мы проработали все узлы соединения фрагментов (стыки, накладки), а также места крепления лестницы и площадки.

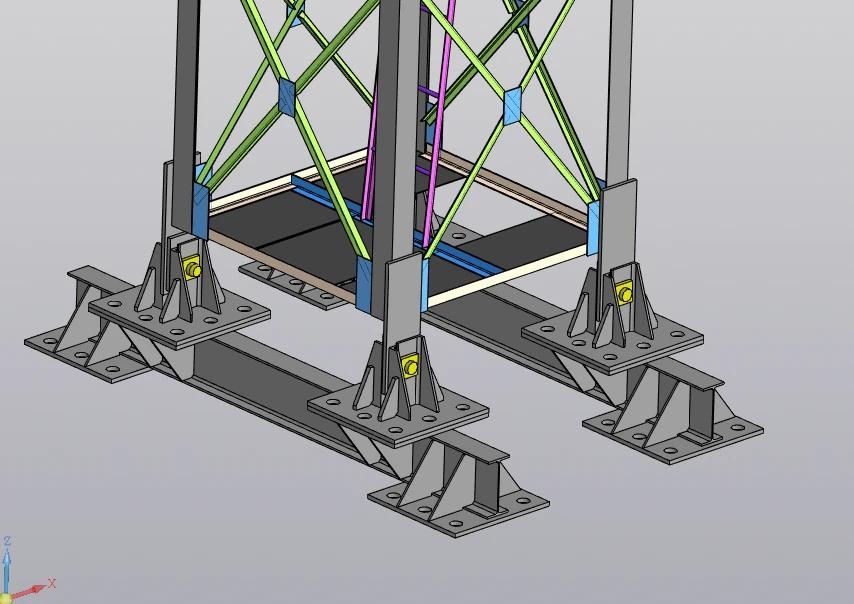

2. Опорные элементы — фундамент и башмак:
Нагрузка от ствола передаётся на опорную балку (двутавр 30Б1) и опорный башмак. Мы детально разработали:

- Опорную балку (2 шт.) — двутавр 30Б1 длиной 2700 мм с приварными опорными листами (20 мм) и рёбрами (10 мм). Всего балка весит ~86,5 кг.

- Опорный башмак — сложный узел из четырёх деталей (опорный лист, накладки, рёбра), который распределяет нагрузку на фундамент и обеспечивает анкеровку. Толщина основных пластин — 20 мм, площадь опоры 560×560 мм.

- Опорный палец — для шарнирного соединения (не показан детально, но упомянут в ведомости).

- Опорные накладки (тип 1 и тип 2) — усиление в местах крепления к фундаменту.

3. Лестница на всю высоту (3 шт.):
К мачте прилагаются три марша лестницы (каждый длиной ~6,8 м) с углом наклона 84,5°. Мы разработали:

- Косоуры из уголков 35×35×4 и 50×50×4.

- Ступени из рифлёного листа 4 мм (660×500 и 1358×408 мм).

- Арматурные связи (стержни A400) для жёсткости.

- Общая масса лестницы на один марш — около 80 кг.

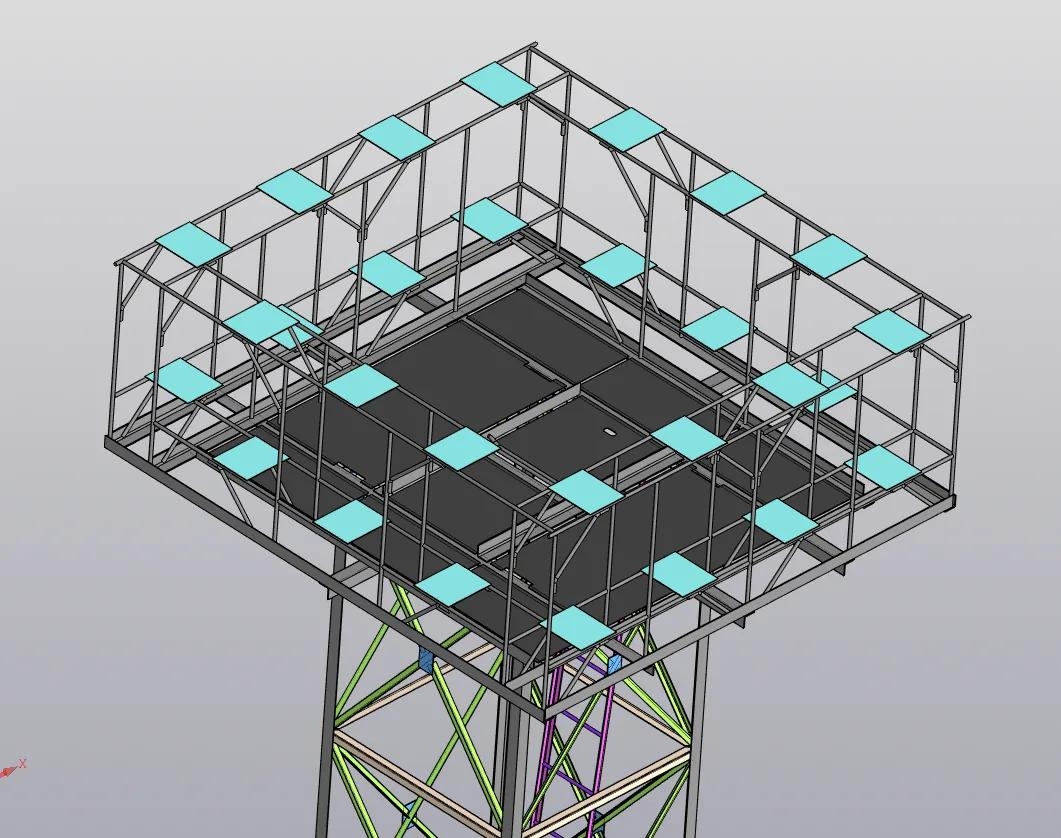

4. Площадка обслуживания Пл-1 (на высоте ~20 м):
На верхней секции мачты расположена площадка для обслуживания прожекторов. Мы спроектировали:

- Каркас из уголков 75×75×6, 50×50×4 и листовых элементов.

- Покрытие из рифлёного листа 4 мм (общая площадь ~2,5 м²).

- Ограждение высотой 1,1 м из арматурных стержней и уголков (стойки, поручни).

- Крышку люка для доступа к прожекторам.

- Общая масса площадки — около 270 кг.

5. Угловые накладки (тип 1 и тип 2):
В местах соединения фрагментов мы применили угловые накладки из равнополочных уголков (125×125×8 и 100×100×7) длиной 900 мм — они обеспечивают плавную передачу нагрузки и удобство монтажа.

6. Полная спецификация арматуры и крепежа:
Мы включили в комплект даже арматурные стержни (класс A400, диаметр 12–20 мм) для монтажных связей, а также все болты и гайки (по ГОСТ). Это позволило закупить всё необходимое по одной ведомости.

Технические решения, которые мы внедрили:

- Защита от коррозии — грунтовка ГФ-021 (2 слоя) + эмаль ПФ-115 (2 слоя), общая толщина покрытия 80–180 мкм. Это обеспечит срок службы не менее 15 лет в условиях морского климата.

- Сварка — полуавтоматическая в среде CO₂ (проволока Св-08Г2С) для заводских швов, ручная дуговая (электроды ОК 46) для монтажных. Все швы контролируются визуально-измерительным методом (ВИК 100%).

- Узлы с регулировкой — в местах крепления лестницы и площадки предусмотрены отверстия с запасом для монтажных допусков (что снимает головную боль сборщикам).

- Маркировка — каждый элемент имеет уникальный номер (поз.), который соответствует спецификации, что упрощает комплектацию и монтаж.

Результат и обратная связь

Мачта была изготовлена на заводе по нашим чертежам. Сборка фрагментов на площадке заняла 2 дня (вместо планируемых 5) благодаря точной деталировке и продуманным узлам. Лестница и площадка встали «без напильника». Прожекторное оборудование установлено, объект введён в эксплуатацию.

Что мы дали клиенту:

- Экономию времени — завод получил чертежи через 3 дня после старта.

- Экономию металла — точные ведомости предотвратили перерасход.

- Гарантию качества — все ответственные узлы (опора, башмак) рассчитаны с запасом прочности.

- Полный пакет — от общих данных до деталировки каждой пластины.
