Вводные от клиента

Автор: Инженерный центр InnoQuest Solutions

- Климатический район — II Б (Калининградская область).

- Расчётное ветровое давление — 0,3 кПа (ветер до 30 м/с).

- Снеговая нагрузка — 1,0 кПа (II снеговой район).

- Расчётная температура — –24 °C, сейсмичность — 5 баллов (грунты второй категории).

- Масса металлоконструкций по проекту — ~30 тонн (с учётом наплавленного металла и усилений).

- Срок разработки — 2 недели.

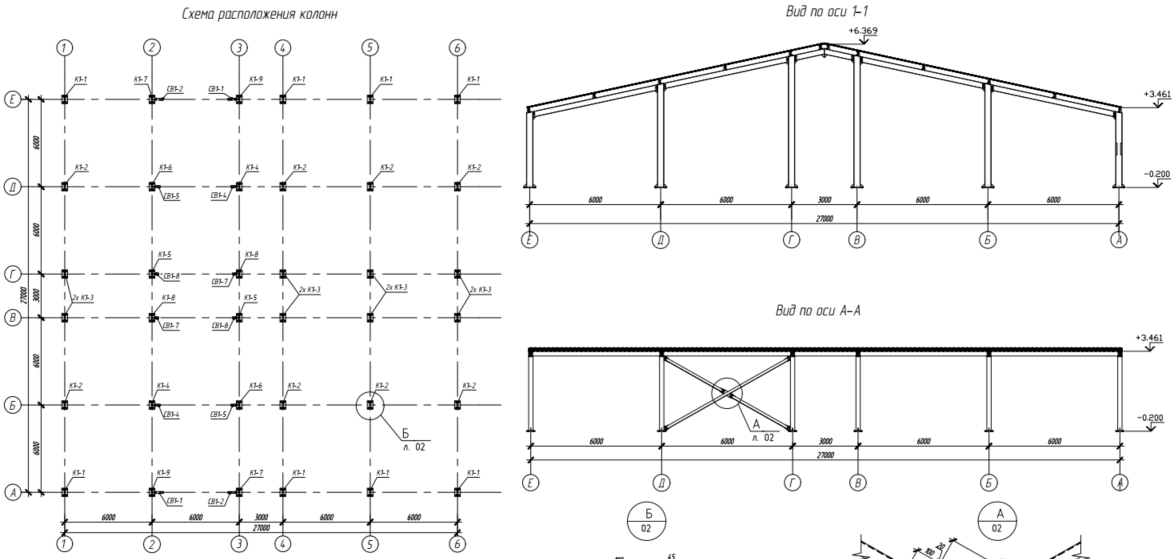

Что было на входе: общий план расстановки колонн и принципиальная схема (КМ). Не было детальных чертежей отправочных марок, спецификаций, узлов сопряжения.

Что мы сделали: системный подход к сложному объекту

Мы спроектировали полный комплект КМД, который позволил заводу-изготовителю выпустить конструкции точно в срок, а монтажникам — собрать их без подгонок на высоте.

1. Анализ нагрузок и выбор стали:

- Все несущие колонны и балки запроектированы из стали С255 (аналог С345 по прочности) — это обеспечило запас надёжности при ветровых и сейсмических воздействиях.

- Для вспомогательных элементов (уголки, пластины) применена сталь С245 — экономия без потери качества.

2. Унификация типоразмеров:
Мы спроектировали 9 типов колонн (от К1-1 до К1-9), каждая из которых адаптирована под своё место в осях здания. Это позволило сократить номенклатуру заказа металла и ускорить изготовление.

Всего колонн — 32 шт. Разная высота связана с архитектурными особенностями здания (перепады отметок).

3. Разработка сложных узлов сопряжения:
Мы спроектировали более 20 типов пластин усиления (толщина 6–20 мм), которые передают нагрузки от балок и связей на колонны. Каждый узел проработан до миллиметра, с учётом сварки и монтажных допусков.

Примеры усилений (из нашей спецификации):

- Пластина 20×560×400 (С255) — для базы колонны, воспринимает осевую нагрузку и изгиб.

- Пластина 10×301×200 (С255) — для крепления балок прогонов.

- Ребра жёсткости 8×100×100 (С245) — предотвращают местную потерю устойчивости стенки двутавра.

4. Проектирование связей и прогонов:

- Прогоны (П1-1 … П1-4) — из профильной трубы 120×4 и других сечений, обеспечивают устойчивость покрытия.

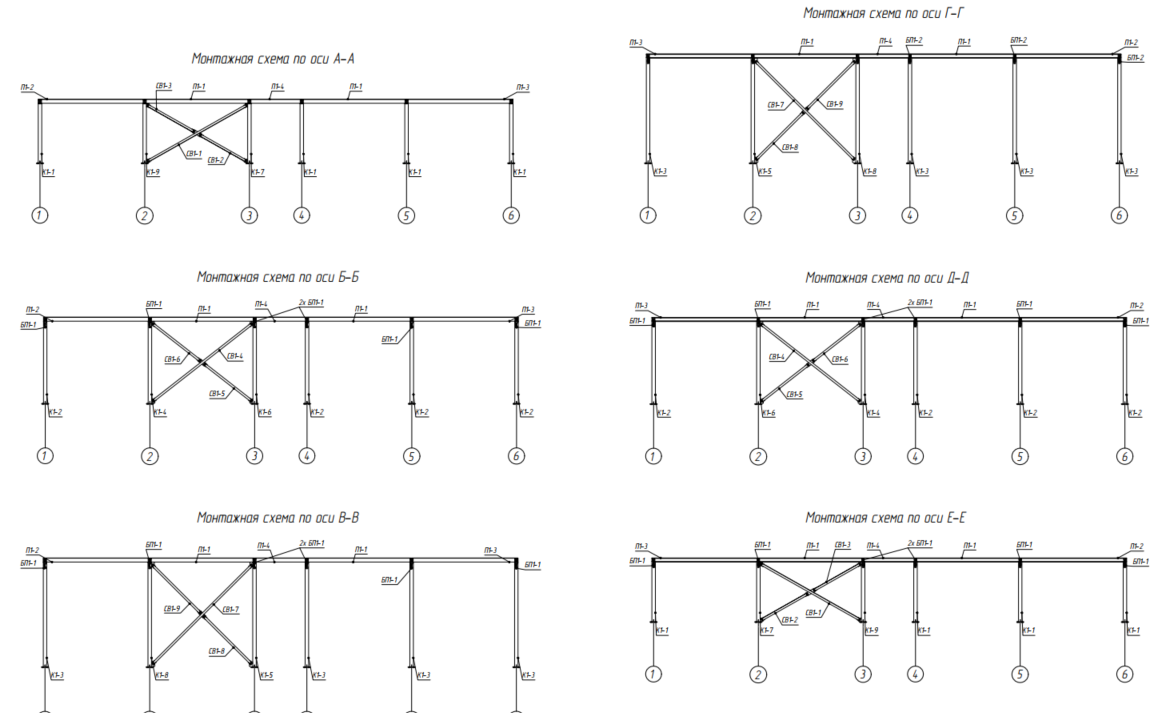

- Связи (СВ1-1 … СВ1-9) — из трубы 120×4 и уголков, работают на растяжение/сжатие, гарантируют жёсткость каркаса в горизонтальной плоскости.

5. Полная ведомость металлопроката и выборка стали:
Мы составили детальную выборку по каждой марке стали и профилю, чтобы закупщик мог точно рассчитать бюджет.

Итоговая масса всех конструкций — 30 350 кг (с учётом сварных швов и всех усилительных элементов).

6. Антикоррозионная защита:
Мы прописали чёткую технологию окраски:

- Очистка поверхности до степени St2 (ручной инструмент).

- Обезжиривание растворителями.

- Грунтовка в 2 слоя (ГФ-021) + эмаль ПФ-115 в 2 слоя.

- Контроль толщины покрытия (не менее 40 мкм слой).

Это гарантирует защиту от агрессивной среды (в т.ч. от воздействия морского воздуха в Калининградской области).

7. Полный пакет документации:

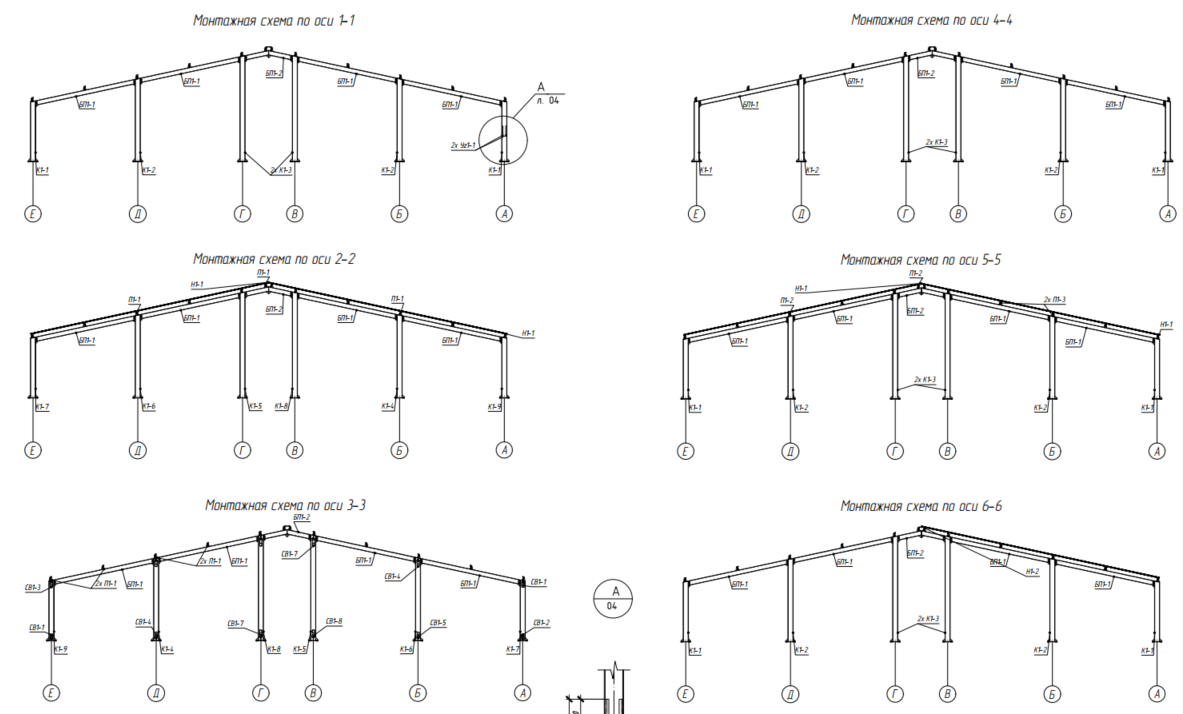

- Чертежи каждой отправочной марки (форматы А1–А3).

- Спецификации на болты, гайки, шайбы (всего более 600 крепёжных элементов).

- Ведомость площадей окраски (для расчёта ЛКМ).

- Технические требования по сварке, монтажу и контролю качества.

- DXF чертежи для завода.

Результат и обратная связь

Документация была передана в срок. Завод изготовил все элементы без замечаний. Монтажники отметили, что стыки совпали «как по нотам» — ни одной переделки на площадке. Объект успешно прошёл приёмочные испытания.

Что мы дали клиенту:

- Экономию времени — завод запустил производство через 5 дней после получения КМД (обычно это 2–3 недели на согласование).

- Прозрачность — полная ведомость металла и крепежа.

- Гарантию качества — все швы проконтролированы визуально-измерительным методом (ВИК 100%).

- Долговечность — защитное покрытие рассчитано на срок службы не менее 15 лет.
