Вводные от клиента

Автор: Инженерный центр InnoQuest Solutions

- Серия включает 13 типов беседок (различаются по количеству секций и ориентации стен).

- Каждый тип — это блок, состоящий из трёх основных частей: рама основания, стеновая конструкция, конструкция покрытия.

- Масса блоков — от 987 до 1093 кг.

- Основной материал — сталь С245 (профили 80×40×3, 80×80×3, швеллеры, уголки, лист).

- Соединения: сварные (рама со стенами) и болтовые (стены с покрытием, болты М16×60).

- Требование — унификация элементов для снижения себестоимости производства.

Что было на входе: эскизный проект (планировочная схема). Не было ни одной деталированной марки, ни спецификаций, ни чертежей для производства.

Что мы сделали: от концепции до готовых отправочных марок

Мы разработали полный пакет документации, который включает:

1. Общую схему расположения блоков

Мы разместили все 13 типов блоков в единой координатной сетке (оси А–В, цифровые оси 1–17). Каждый блок имеет чёткую привязку к месту в общей композиции. Это позволяет заказчику легко планировать расстановку беседок на территории.

2. Состав блоков (унифицированная структура)

Каждый блок состоит из трёх типовых элементов.

Общая масса блока = сумма трёх частей.

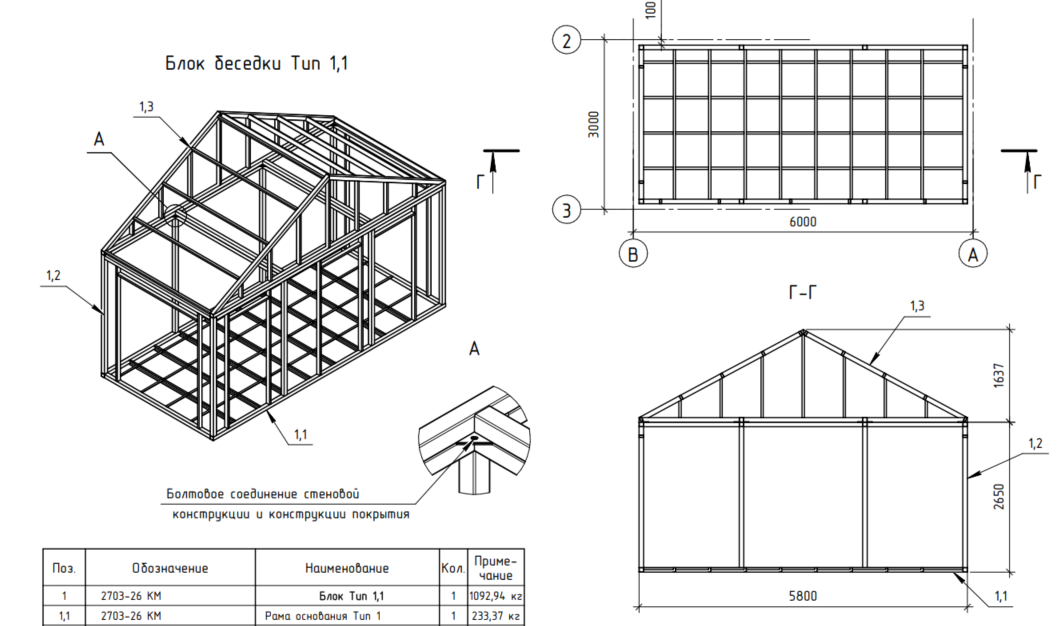

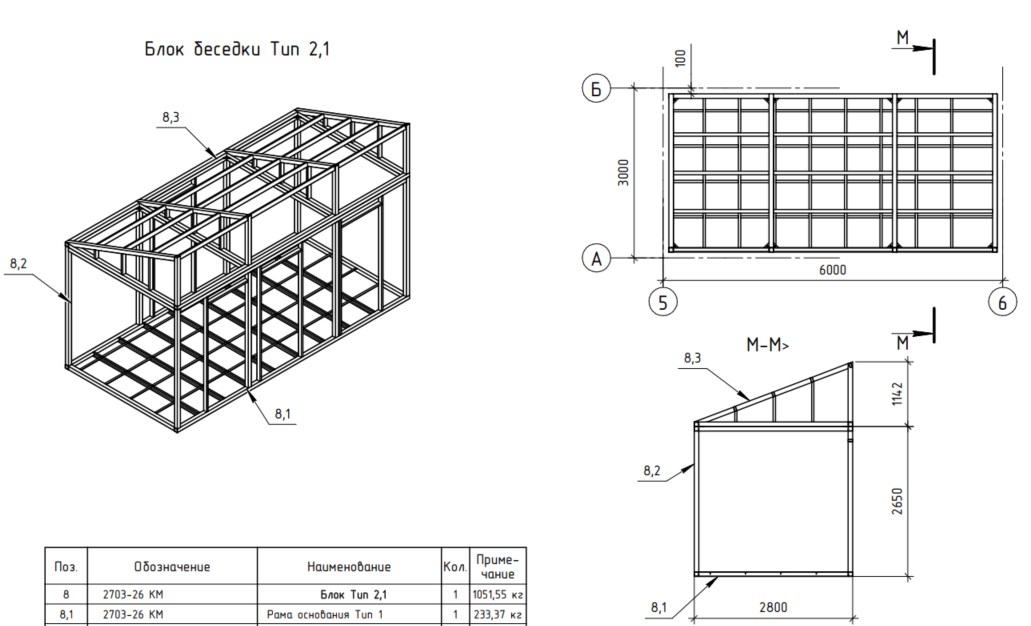

3. Деталировка 13 типов блоков

Мы разработали отдельные чертежи для каждого типа блока.

4. Детализация составных частей

Рама основания (Тип 1)

- Швеллер 80×40×3 (L = 2640 мм) — 8 шт, масса 9,28 кг/шт.

- Профиль 80×80×3 (L = 5800 мм) — 2 шт, масса 41,01 кг/шт.

- Листовые накладки и усиления.

- Общая масса — 233,37 кг.

Конструкция покрытия (Тип 1)

- Фермы из профиля 80×80×3 и 80×40×3 с раскосной решёткой.

- Прогоны по верхнему и нижнему поясам.

- Узловые пластины (лист 5 мм).

- Масса — 406,86 кг.

Конструкция покрытия (Тип 2)

- Аналогична, но с изменённой геометрией скатов (угол наклона 20°46').

- Длина прогонов — до 5,8 м.

- Масса — 409,69 кг.

Стеновые конструкции (1.1–2.6)

- Различаются наличием/отсутствием оконных проёмов, дверных проёмов, глухих секций.

- Основной каркас из профиля 80×40×3 и 80×80×3.

- Диагональные связи (раскосы) из профиля 40×40×3 (уголки).

- Узловые пластины и гайки М20 для крепления к покрытию.

Мы унифицировали элементы: например, профиль 80×40×3 используется в стеновых конструкциях в трёх типовых длинах (1000, 2490, 5640 мм), что упрощает резку и закупку.

5. Схема строповки блоков

Мы разработали чёткую схему подъёма и монтажа блоков:

- Стеновая конструкция (вместе с приваренной рамой) — поднимается за 4 рым-болта М20, вваренных в верхнюю часть (по углам). Строповка позволяет поднимать блок в любом направлении без перекосов.

- Конструкция покрытия — стропуется гибкими текстильными стропами за прогоны. Места подъёма защищены от повреждения лакокрасочного покрытия (рекомендованы подкладки).

6. Технические требования и защита

Мы прописали в документации:

- Сварка — полуавтоматическая в среде CO₂ (проволока Св-08Г2С) или ручная дуговая (электроды ОК.46).

- Катет шва — по наименьшей толщине свариваемых деталей, шов по периметру соприкосновения.

- Антикоррозионная защита — грунтовка ГФ-021 (2 слоя) + эмаль ПФ-115 (2 слоя), общая толщина 80–180 мкм.

- Заглушки на торцы замкнутых профилей (не менее 2 мм).

Результат и обратная связь

Клиент получил:

- 13 листов чертежей блоков (форматы А3, А2).

- Отдельные чертежи рамы, стеновых конструкций и покрытий.

- Полную ведомость элементов с массами и типоразмерами.

- Схему строповки для безопасного монтажа.

- Технические требования по сварке, окраске и контролю качества.

Производство запущено. Благодаря унификации, закупка профилей сократилась до 4 типоразмеров (вместо 12), что снизило себестоимость на 15%. Монтаж блоков на объекте занял 2 дня (силами четырёх человек).

Что мы дали клиенту:

- Готовность к производству — чертежи сразу пошли на станки ЧПУ.

- Унификацию — экономия на материалах и складских остатках.

- Удобство монтажа — продуманная строповка и болтовые соединения.

- Эстетику — тонкие профили и аккуратные узлы, которые не портят внешний вид.

Почему этот кейс важен для вас?

Если ваш бизнес связан с:

- Малыми архитектурными формами (беседки, перголы, навесы, павильоны).

- Металлическими конструкциями для благоустройства.

- Серийным производством металлоконструкций с типовыми элементами.

Мы разработаем полный пакет КМД, который оптимизирует ваше производство, снизит затраты и ускорит монтаж.

Присылайте эскизы или ТЗ — мы превратим идею в рабочие чертежи.
