Вводные от клиента

Автор: Инженерный центр InnoQuest Solutions

Требовалось разработать полный пакет документации по трём разделам:

- КЖ (конструкции железобетонные) — фундаменты под оборудование и здание.

- КМ (конструкции металлические) — каркас здания, металлоконструкции.

- АР (архитектурные решения) — планировка, ограждающие конструкции, кровля.

Вводные от клиента:

- Насосная станция с технологическим оборудованием (насосы, трубопроводы, арматура).

- Фундаменты — сборные и монолитные железобетонные конструкции.

- Нагрузки на фундаменты — от оборудования и металлокаркаса.

- Металлокаркас — лёгкий, для закрытия оборудования и создания рабочего пространства.

- Требование — взаимная увязка всех разделов (КЖ ↔ КМ ↔ АР).

Что было на входе: технологическая схема и общие габариты оборудования. Не было ни расчётов фундаментов, ни металлокаркаса, ни планировок.

Что мы сделали: комплексный подход — три раздела в одном пакете

1. КЖ — железобетонные фундаменты

Мы разработали фундаменты под оборудование и каркас здания. Основные элементы:

Фундамент ФМ-1 (под одну из опор или насосный агрегат):

Бетон класса В20, W6, F150 — водонепроницаемый, морозостойкий.

Арматура класса А400 (12 мм):

Стержни L = 1750 мм — 20 шт.

Стержни L = 1700 мм — 8 шт.

Арматура класса А240 (6 мм):

Стержни L = 2340 мм — 6 шт.

Стержни L = 980 мм — 14 шт.

Анкерный болт М30×1120 — 4 шт. (фиксация оборудования).

Масса арматуры на фундамент — 43,7 кг.

Фундамент ФМ-2 (под другую опору, более нагруженный):

Бетон класса В20, W6, F150.

Арматура класса А400 (12 мм):

Стержни L = 1700 мм — 8 шт.

Стержни L = 2350 мм — 10 шт.

Стержни L = 2950 мм — 13 шт.

Арматура класса А240 (6 мм):

Стержни L = 2340 мм — 7 шт.

Стержни L = 980 мм — 12 шт.

Анкерный болт М30×1120 — 4 шт.

Масса арматуры на фундамент — 60,7 кг.

Расчётные нагрузки на фундаменты (из нашего расчёта).

Все нагрузки согласованы с КМ (вес металлокаркаса и оборудования).

2. КМ — металлический каркас

Мы разработали лёгкий металлокаркас здания насосной станции (на основе профилей, балок, связей). Основные решения:

- Несущие колонны — из профильных труб и двутавров (сопряжены с фундаментами через анкерные болты).

- Балки перекрытия — для монтажных площадок и обслуживания оборудования.

- Связи — вертикальные и горизонтальные (для жёсткости каркаса).

- Кровельные фермы — для опирания кровли.

- Ограждающие конструкции — крепления для стеновых панелей и ворот.

Вся металлоконструкция рассчитана на нагрузку от:

- Собственного веса каркаса.

- Снеговой и ветровой нагрузки (согласно СП 20.13330.2016 для региона).

- Технологического оборудования.

3. АР — архитектурные решения

Мы разработали архитектурную часть, обеспечивающую:

- Планировку помещений — машинный зал, электрощитовая, бытовые и вспомогательные помещения.

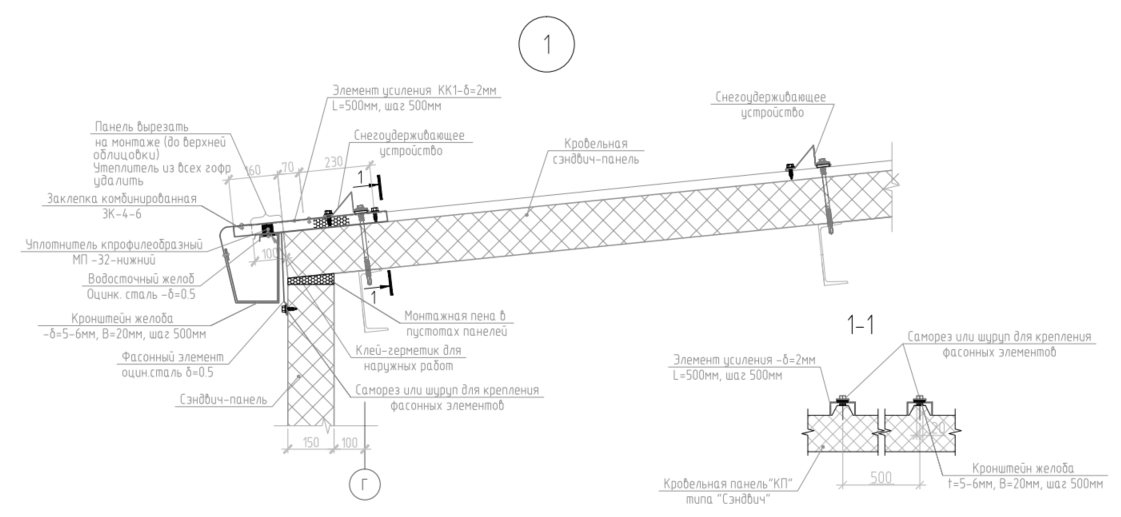

- Ограждающие конструкции — стены (сэндвич-панели или кирпич), кровля (скатная с водоотводом).

- Ворота и двери — для заезда техники и обслуживания оборудования.

- Естественное и искусственное освещение — окна, световые фонари.

- Вентиляционные проёмы — для отвода тепла от насосного оборудования.

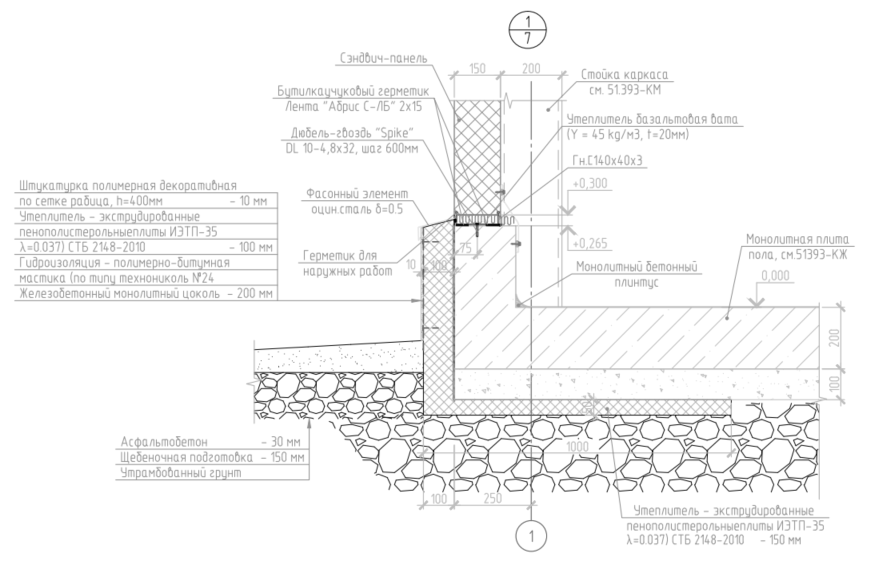

Архитектурная часть увязана с КМ (крепления стеновых панелей к каркасу) и КЖ (привязка к фундаментам).

Интеграция разделов — ключевое преимущество нашего подхода

Мы не разрабатывали КЖ, КМ и АР отдельно — мы проектировали их как единую систему:

КЖ → КМ: Анкерные болты М30, заложенные в фундаменты, точно соответствуют опорным пластинам металлокаркаса.

КМ → АР: Каркас запроектирован с учётом крепления сэндвич-панелей, оконных и дверных проёмов.

КЖ ↔ АР: Размеры и расположение фундаментов соответствуют планировке помещений и проходам для обслуживания.

Результат и обратная связь

Клиент получил полный пакет документации, по которому строители выполнили:

- Армирование и бетонирование фундаментов.

- Монтаж металлокаркаса.

- Возведение стен и кровли.

- Установку насосного оборудования.

Все узлы «сели» без доработок: анкерные болты совпали с отверстиями в опорных пластинах, колонны встали строго по проекту, кровля легла на фермы с точными уклонами.

Что мы дали клиенту:

- Комплексность — один исполнитель на все разделы, исключены стыковочные ошибки.

- Точность — все нагрузки, размеры и армирование рассчитаны.

- Экономию времени — клиент получил готовый пакет за 3 недели (вместо 2 месяцев при раздельной разработке).

- Готовность к строительству — документация сразу пошла в работу.

Почему этот кейс важен для вас?

Если ваш проект включает:

- Насосные станции, КНС, водозаборные узлы.

- Любые объекты с железобетонными фундаментами и металлокаркасом.

- Необходимость увязки КЖ, КМ и АР в единый пакет.

Мы разработаем полный комплект документации «под ключ» — от расчёта фундаментов до архитектурных решений.

Присылайте ТЗ или технологическую схему — мы сделаем документацию, по которой можно строить.
