Вводные от клиента

Автор: Инженерный центр InnoQuest Solutions

- Полный комплект КМД на несущий каркас здания.

- Общая масса конструкций — 57 тонн (с учетом усилений и наплавленного металла).

- Срок сдачи — 2 недели.

- Район строительства — II снеговой район (100 кгс/м²), II ветровой район (30 кгс/м²). Это значит, что узлы должны быть рассчитаны на повышенные нагрузки.

- Ограничение: объект относится к категории, где требуется сталь повышенной прочности (С345) для несущих элементов и обычная сталь (С245) для вспомогательных.

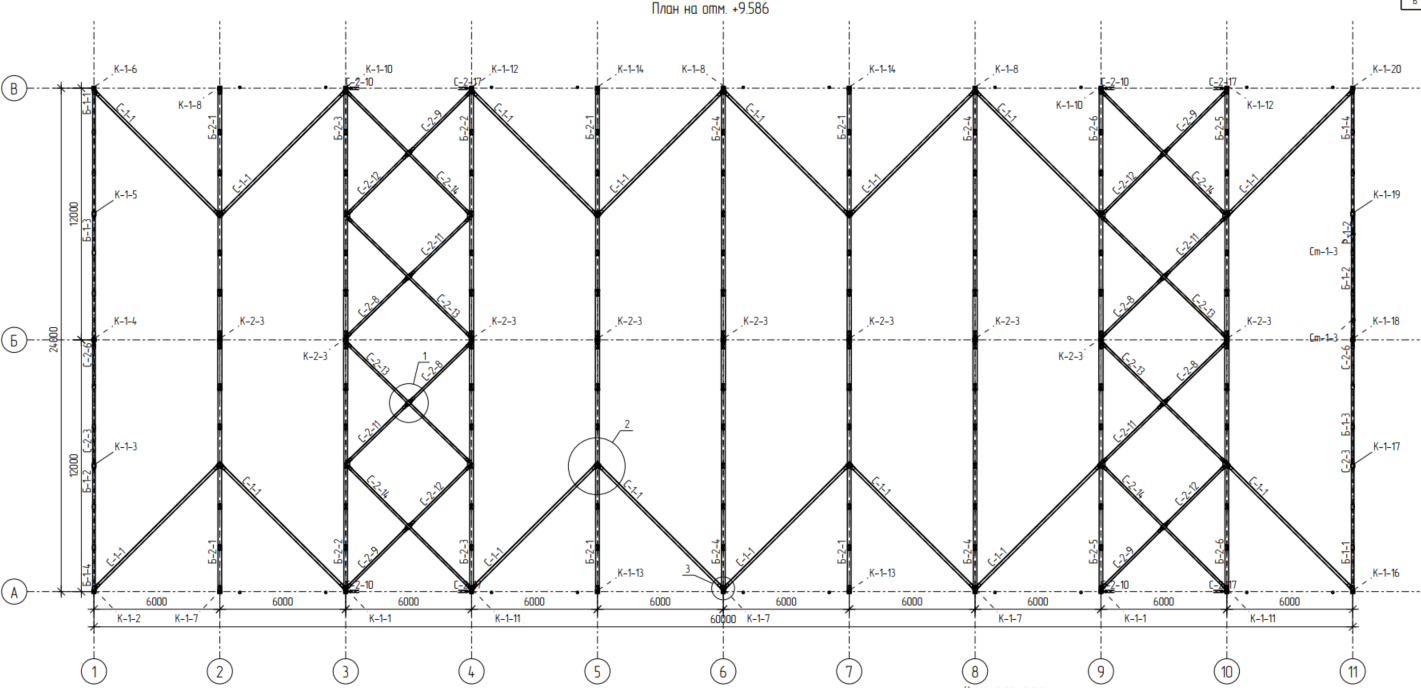

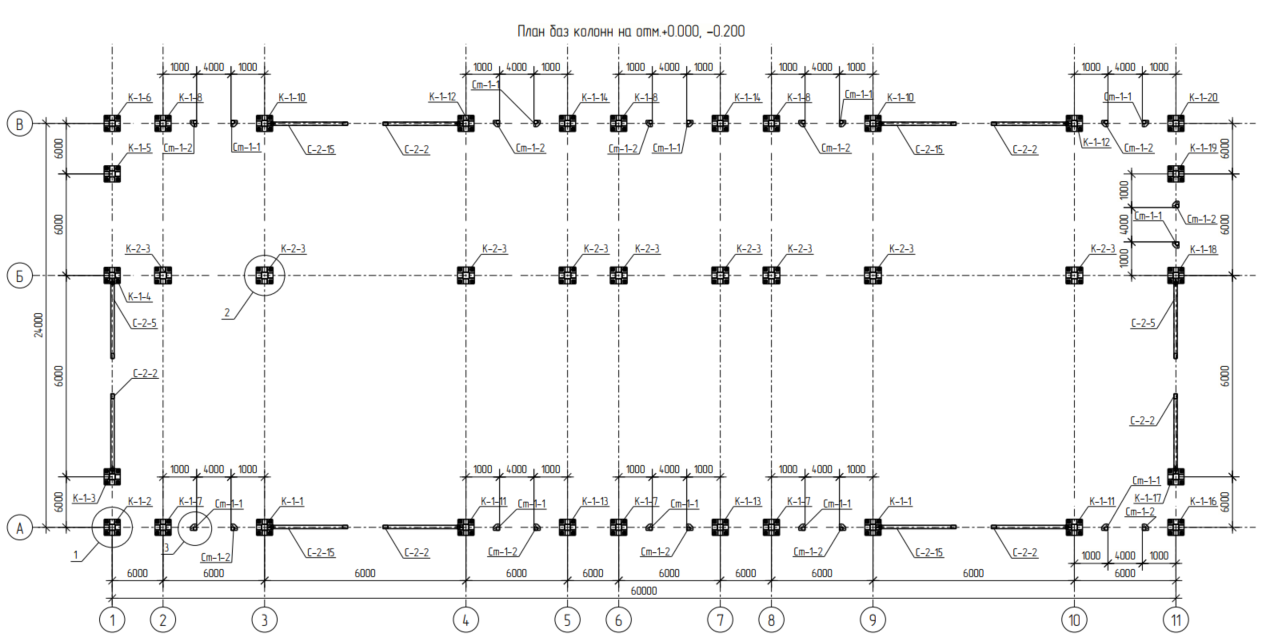

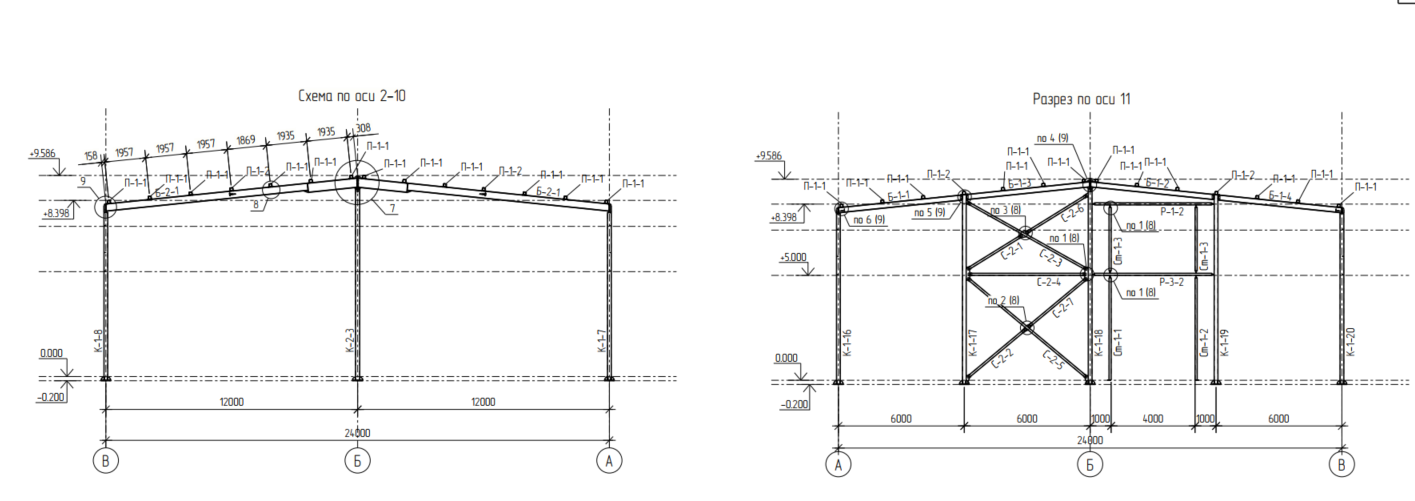

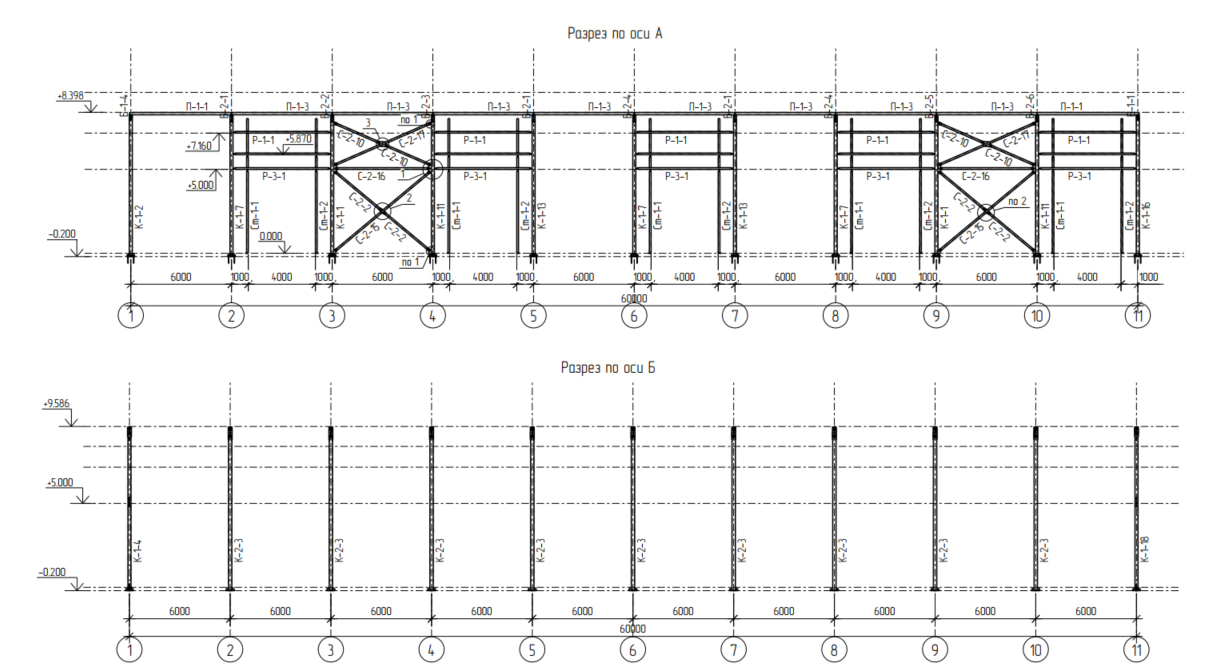

Что было на входе: общие схемы расположения колонн, балок и связей. Никакой деталировки, ни одной отправочной марки, ни одной спецификации.

Что мы сделали: пошаговая архитектура

Мы не стали перерисовывать КМ — мы адаптировали его под требования завода и монтажников. Вот наш алгоритм:

1. Анализ и группировка: мы разбили весь каркас на логические группы: колонны, балки, прогоны, ригели, связи. Каждую группу мы унифицировали до минимального числа типоразмеров, чтобы завод мог делать повторяющиеся элементы без переналадки оборудования.

- Колонны: 20 типоразмеров (от К-1-1 до К-2-3) — высотой от 7,9 до 9,3 м.

- Балки: 6 типоразмеров (Б-1-1 ... Б-2-6) — длиной до 9,6 м.

- Прогоны и ригели: 3 типоразмера прогонов (П-1-1 ... П-1-3), 3 типоразмера ригелей (Р-1-1 ... Р-3-2).

- Связи: 17 типоразмеров вертикальных и горизонтальных связей (С-1-1 ... С-2-17).

2. Назначение марок стали с умом:

- С345 — пошла на колонны, основные балки и узлы с высокими нагрузками (это дороже, но оправданно).

- С245 — пошла на прогоны, ригели, связи и вспомогательные пластины (там, где нагрузки ниже).
Мы четко разнесли это по спецификациям, чтобы закупщик не переплачивал за сталь.

3. Узлы сопряжения — наше "золотое сечение":
Мы разработали узлы с учетом двух типов сварки:

- Заводская: полуавтоматическая в среде углекислого газа и аргона (ГОСТ 14771-76) — это дает высокую скорость и качество шва.

- Монтажная: ручная дуговая электродами УОНИИ 13/55 (ГОСТ 9467-75) — это то, чем работают на стройплощадке.
Каждый катет шва мы назначили индивидуально: для листов 5-6 мм — 6 мм, для основных конструкций — 8 мм. Для стыковых соединений предусмотрели выводные планки (чтобы обеспечить полный провар).

4. Контроль геометрии: мы не полагались на "глазомер". Каждый элемент получил точные размеры с учетом припусков на сварку и термообработку. Острые кромки были затуплены согласно требованиям ISO 12944 (это защита от коррозии и травм).

Цифры, которые говорят сами за себя

Вот итоговая ведомость металлопроката по нашему проекту (выборка основных профилей):

Итого: 56,7 тонны нетто, 57+ тонн брутто (с учетом массы наплавленного металла — около 1% от общей массы).

Что мы отдали клиенту:

- Более 50 листов чертежей формата А1, А2, А3 с полной деталировкой каждого элемента.

- Спецификации на каждую отправочную марку (всего 30+ марок).

- Ведомость металлопроката для закупки.

- Технические требования по сварке, контролю качества и защите от коррозии.

- DXF чертежи для завода.

Результат и обратная связь

Клиент получил документацию в срок. Завод запустил производство по нашим чертежам без единого запроса на уточнение. Монтажники на площадке доложили: "Все стыки сошлись, приваривать ничего не пришлось".

Экономический эффект для клиента:

- Сокращение срока запуска производства на 35 дней (по сравнению с местными бюро).

- Исключение простоев из-за коллизий (экономия на зарплате монтажников и аренде кранов).

- Возможность заказать металл точно в объеме, без пересорта и излишков.

Почему мы?

Этот кейс — не случайность. Мы специализируемся на сложных объектах, где важна каждая миллиметровая деталь. Наш подход:

- Опыт работы с 20+ типоразмерами конструкций в одном проекте.

- Знание ГОСТов и СП в актуальных редакциях.

- Готовность работать в сжатые сроки без потери качества.

- Прозрачная цена — вы платите за результат, а не за часы.

Если у вас есть объект, где нужна деталировка металлоконструкций — присылайте КМ, мы сделаем КМД, от которого у вас не будет головной боли. Свяжитесь с нами для консультации.
