Вводные от клиента

Автор: Инженерный центр InnoQuest Solutions

Решили вопрос с проектированием оборудования которое должно было обеспечивать:

- Автоматический запуск и остановку генератора.

- Контроль параметров сети (напряжение, ток, частота, фазировка).

- Переключение между внешней сетью и генератором (АВР).

- Защиту оборудования от перегрузок и коротких замыканий.

- Сигнализацию аварийных режимов.

- Питание вспомогательных цепей (охлаждение, освещение шкафа, розетки).

Вводные от клиента:

- Номинальное напряжение — 380 В, 50 Гц (трёхфазная сеть).

- Подключаемая нагрузка — несколько потребителей (до 4-х независимых линий).

- Наличие резервного внешнего источника питания.

- Требование — полная документация, готовая для сборки щита.

Что было на входе: техническое задание и перечень оборудования. Не было детализированных электрических схем, расключений цепей, ведомостей элементов.

Что мы сделали: разработали две части единой системы

Мы разделили документацию на две логические части:

1. Силовая часть (Э3 шк. силовой) — распределение мощности и защита

Мы спроектировали схему, которая отвечает за приём, распределение и защиту электроэнергии. Ключевые узлы:

- Ввод от генератора (R, S, T, N) — через автоматические выключатели QF1–QF3 и трансформаторы тока TA1–TA3.

- Внешний источник питания (R1, S1, T1, N) — резервный ввод от сети 380 В, 50 Гц.

- Контроль фаз — на входе генератора и на выходе в нагрузку (обеспечивает корректное чередование фаз, защита от обратного вращения).

- Выкатной автоматический выключатель QF2 — для коммутации и обслуживания.

- Выходное питание нагрузки — четыре независимые линии (A, B, C, N) с собственными автоматическими выключателями QF4–QF7.

- Питание вторичных цепей управления — отдельная цепь для контроллера, реле и датчиков.

Особенность схемы: мы реализовали возможность работы как от генератора, так и от внешней сети с ручным выбором режима.
​
2. Схема управления (Э3 шк. управления) — автоматика и контроль

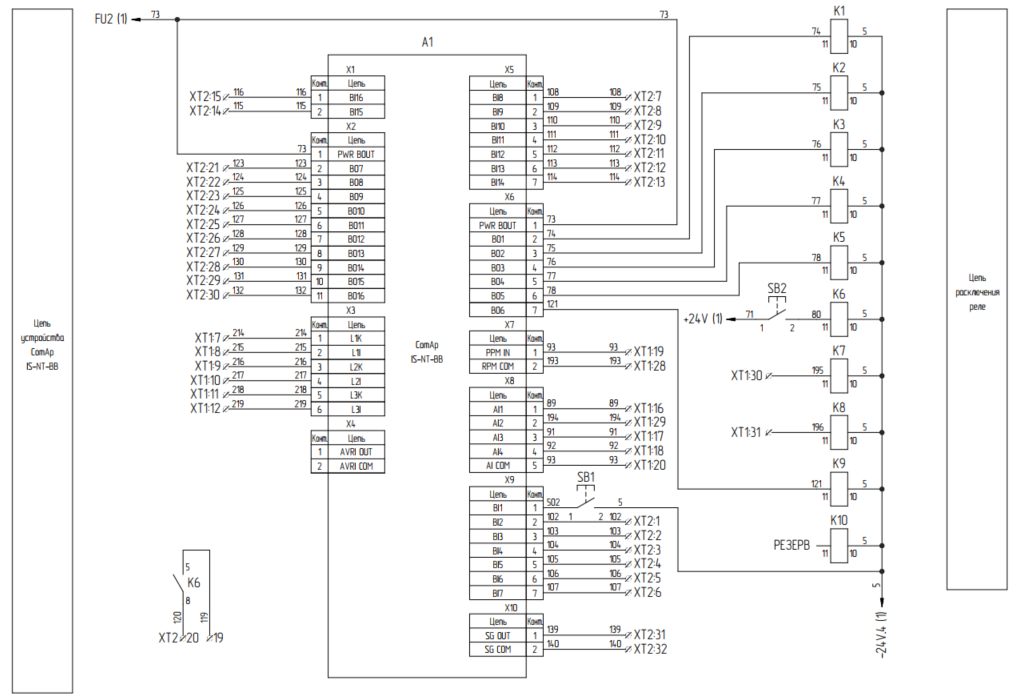

Это «мозг» шкафа. Мы разработали схему на базе контроллера ComAp IS-NT-BB (промышленный контроллер для управления ДГУ). Основные блоки:

- Питание устройств ±24 В — стабилизированный источник питания UZ1 (24 В) для контроллера, реле и датчиков.

- Цепь охлаждения шкафа — вентилятор M1, управляемый через SF1/SF2.

- Цепи сигнализации — сирена BA1, сигнальные лампы HL1/HL2 (звуковая и световая индикация аварий).

- Релейная логика — 9 промежуточных реле (K1–K9) для управления контакторами, блокировок и сигнализации.

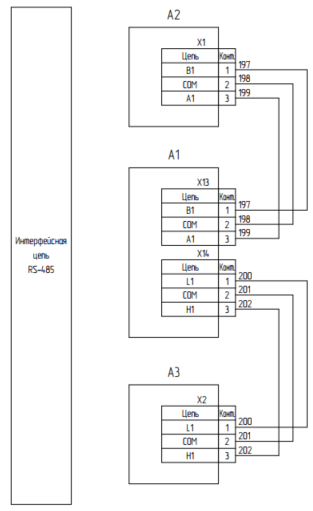

- Интерфейсные цепи — RS-485 для связи с внешними системами диспетчеризации.

- Расключение входов/выходов контроллера — полная расшифровка цепей (BI1–BI16, BO1–BO16, AI1–AI4, RPM, SG).

Мы детально проработали:

- Цепи включения/отключения генератора.

- Контроль параметров сети (напряжение на фазах L1K/L1I, L2K/L2I, L3K/L3I).

- Управление скоростью вращения двигателя (регулятор оборотов).

- Логику работы резервных цепей и блокировок.

Итоговый пакет документации:

- Схема силовой части (формат А3).

- Схема управления на базе контроллера ComAp (формат А3).

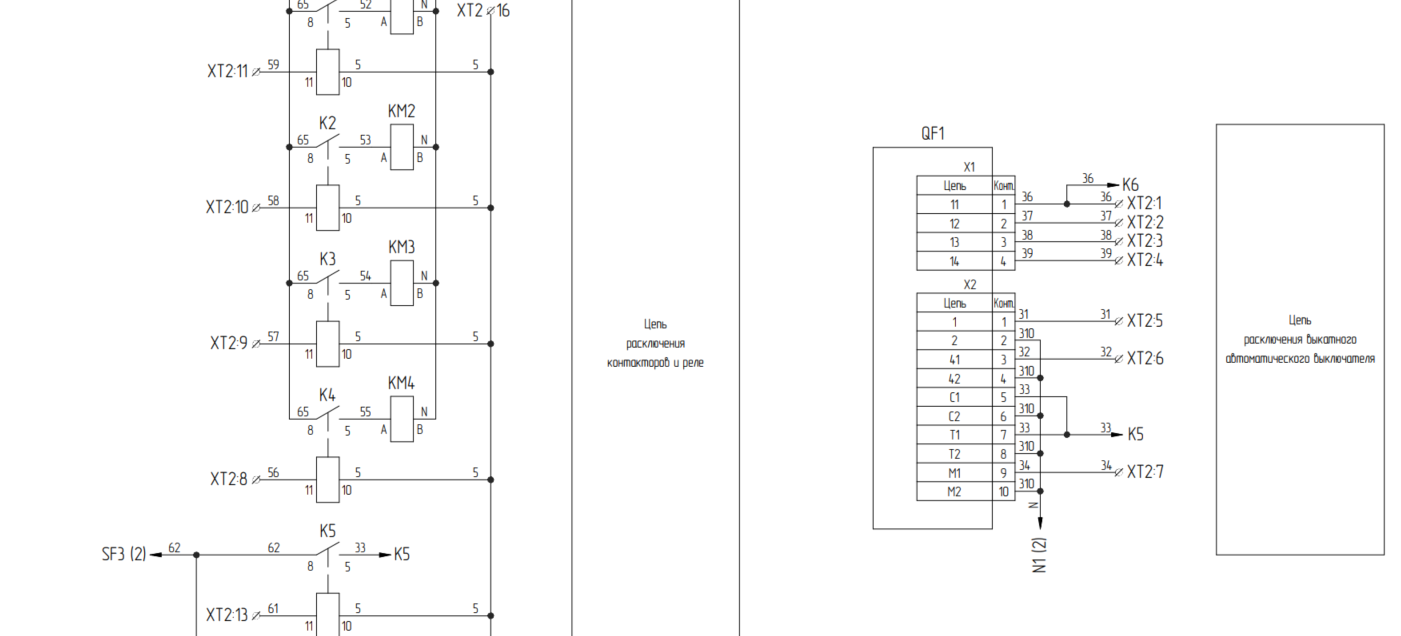

- Схемы расключения контакторов и реле.

- Полная расшифровка цепей по каждому разъёму (XT1, XT2, X1–X14).

- Ведомость элементов (перечень оборудования и материалов).

По объёму: более 20 листов электрических схем, полностью готовых для сборки щита. Каждая цепь промаркирована, все соединения указаны с точностью до номера контакта.

Результат и обратная связь

Клиент получил документацию, по которой его монтажное подразделение собрало шкаф управления за 2 дня. При первом запуске система отработала штатно: генератор стартовал, синхронизировался с нагрузкой, автоматически переключился на резерв при пропадании внешней сети — всё в штатном режиме.

Что мы дали клиенту:

- Экономию времени — не пришлось разрабатывать схемы своими силами (у них нет профильного электрика-схемотехника).

- Чёткость — все цепи разложены по разъёмам, сборка без ошибок.

- Надёжность — продуманная защита и резервирование.

- Масштабируемость — схема заложена на 4 нагрузки, но легко расширяется.

Почему этот кейс важен для вас?

Если ваш проект включает:

- Дизельные или газовые генераторы.

- Шкафы автоматического ввода резерва (АВР).

- Распределительные щиты.

- Автоматизацию технологических процессов.

- Любую электротехническую часть.

Мы готовы разработать полный комплект принципиальных электрических схем — от силового ввода до последней лампочки сигнализации.

Присылайте ТЗ или принципиальную схему — мы доведём до готового для сборки пакета.
